Radioklucz Częstochowa 17 X 2021

W niedzielę 17 października 2021 roku odbyło się kolejne spotkanie Radioklucza Częstochowa w Siedzibie Głównej Sekcji Łączności Radiowej. Około godziny 15.30 uruchomiono radiostację Yaesu FT-991A podłączoną do anteny Red-Delta D82HD z nastawieniem się na pracę w pasmach 160 metrów, 80 metrów, 40 metrów i 20 metrów. Nowym sympatykom radioamatorstwa zostały objaśnione podstawowe funkcje obsługi radiostacji tak by mogli sprawnie prowadzić swoje pierwsze nasłuchy, strojąc po raz pierwszy VFO w radiostacji 🙂

Około godziny 16.15 rozpoczęto pracę na falach krótkich amatorskiego eteru spod znaku SPØRP. Liczne radiołączności z Polskimi krótkofalowcami; sposób prowadzenia korespondencji, słowa uznania dla Radioklucza i jego działań powodowały obserwowane uśmiechy 🙂 na twarzach osób przysłuchujących się łącznościom – z założonymi słuchawkami 😀

W ramach #ZPT czyli Zajęć Praktyczno Technicznych około godziny 18.00 w Siedzibie Głównej uruchomiono
skonstruowaną w Laboratorium, foniczną bramkę internetową globalnej sieci EchoLink oznaku SR9CZC.

Zadaniem simpleksowej bramki EchoLink SR9CZC jest pokrycie w 100% terenu miasta Częstochowa na tyle sprawnie, by poruszając się po jego obszarze (i okolicach) z radiostacją przenośną małej mocy (QRP), mogła odbywać się swobodna i komfortowa łączność w obydwu kierunkach.

SR9CZC o numerze pozwolenia Urzędu Komunikacji Elektronicznej – UKE: DC.WML.5101.3276.2021.2, pracuje na częstotliwości 145,3375 MHz w trybie simpleksowym. Częstotliwość 145,3375 MHz jest jedną z trzech częstotliwości wyznaczonych przez IARU Region 1 do wykorzystywania na rzecz fonicznych, analogowych bramek internetowych (Analog Internet Voice Gateway) w paśmie UKF 2 metry.

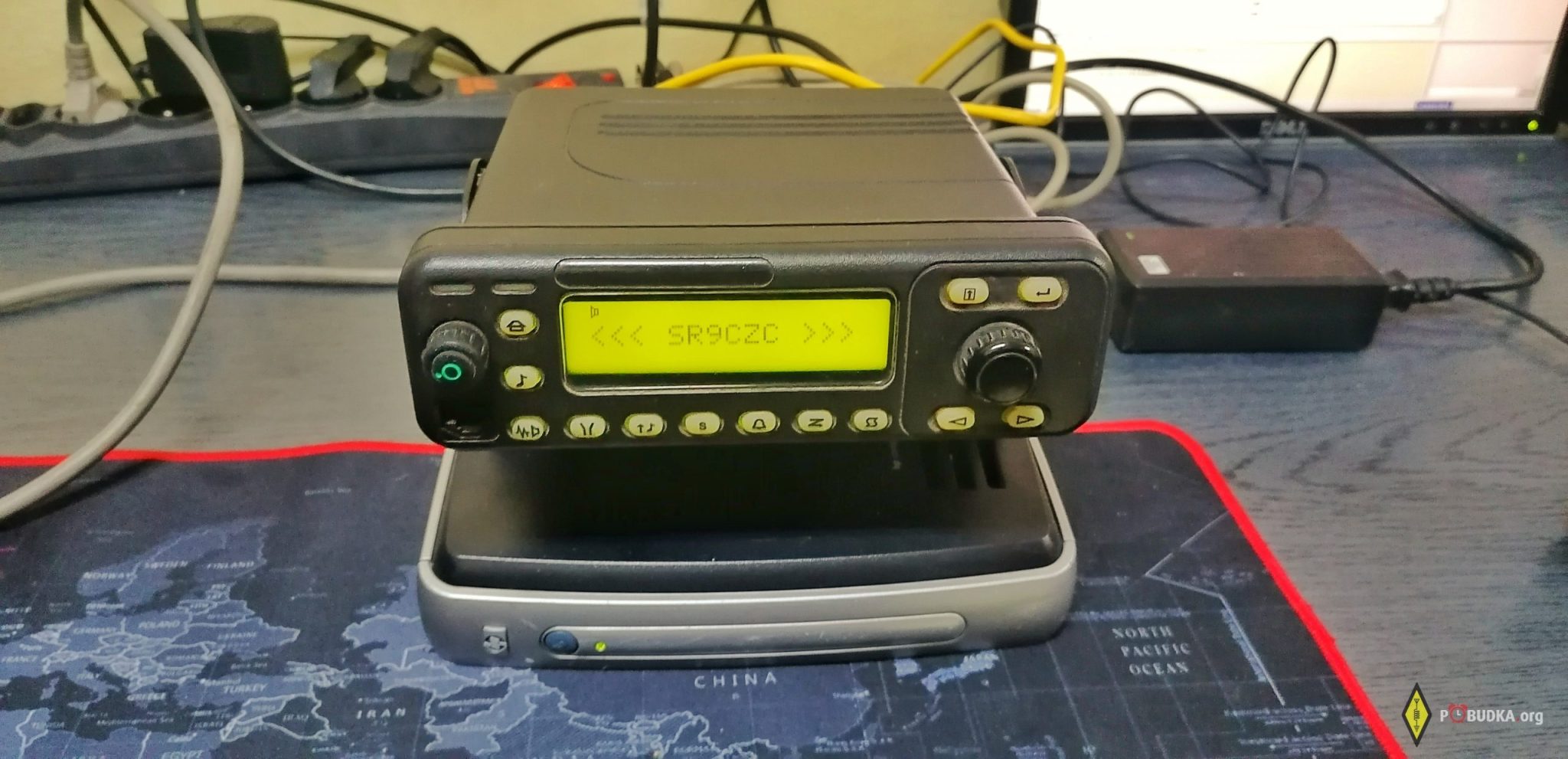

Pierwsze uruchomienie bramki EchoLink SR9CZC w Częstochowie (17 X 2021).

Do budowy simpleksowej bramki EchoLink wykorzystano radiostację Motorola MC-2100 z wprowadzoną jedną częstotliwością w paśmie VHF 2 metry. Po dostarczeniu zasilania (13,8 V) – urządzenie zaprogramowano na tzw. „automatyczny start”, dzięki któremu w razie zaniku zasilania, nie jest konieczne „ręczne” włączenie urządzenia. Moc wyjściowa wysokiej częstotliwości ustawiono na 15 W a czułość odbiornika wynosi -128 dBm. Blokada szumów odbiornika (SQ), otwiera się przy poziomie sygnału o wartości -125 dBm. Radiostacja przystosowana jest do pracy dla 12,5 kHz odstępu międzykanałowego, co oznacza dobrą selektywność.

Bramka nadaje alfabetem Morse’a (CW) swój znak SR9CZC raz na 10 minut oraz co 5 minut po zakończonej transmisji od strony sieci Echolink. Prędkość CW wynosi 28 WPM a ton 807 Hz.

CPU czyli jednostka sterująca to terminal Hewlett-Packard T5000 (Model: T5710) posiadający procesor taktowany zegarem 800 MHz, 512 MB pamięci RAM oraz dysk FLASH o pojemności 512 MB na którym zainstalowano system operacyjny Windows XP (Embedded). Do zarządzania echolinkowym profilem, autoryzacji w sieci oraz konfiguracji potrzebnych parametrów służy dodatkowe oprogramowanie EchoLinkSetup w wersji 2.0.908.2. Bramka SR9CZC jest zarejestrowana jako link (L) pod numerem ID: 774578 . Terminal posiada złącze portu szeregowego RS232 które umożliwia komunikację PTT/RX z radiostacją; podczas nadawania (PTT) oraz zwrotnie – sygnał tzw. „zajętości kanału” (RX). CPU wyposażone jest w zintegrowaną z płytą główną kartą dźwiękową – wejście mikrofonowe oraz wyjście słuchawkowe.

Radiostacja Motorola MC-2100 podłączona jest do anteny 3x 5/8 fali – Diamond X-510MH o zysku 8,3 dB której zasilający feeder to 17 metrowy, niskostratny przewód koncentryczny 50 Ω o nazwie TriLan240.

Teoretyczna mapka zasięgu bramki SR9CZC.

Terminal do złącza LAN (RJ45) podłączony jest do klasycznej sieci internet. Docelowo bramka zestawiona będzie radiolinią z powstającą siecią hamNet amatorskiego internetu.

Amatorski „logotyp” bramki SR9CZC.

Pozdrawiamy amatorskim 73! z Radioklucza Częstochowa 🙂

« »
