Radioklucz Nowy Sącz 27 VI 2021

W niedzielę 27 czerwca 2021 roku odbyło się kolejne spotkanie Radioklucza Nowy Sącz. Już od wczesnych godzin przedpołudniowych zajęcia praktyczno-techniczne (ZPT) rozpoczęły się od dokończenia renowacji starej radiostacji Radmor FM 3011 na fale ultrakrótkie (UKF). Podczas poprzednich warsztatów dokonano czyszczenia oraz usprawnienia części (modułów) urządzenia.

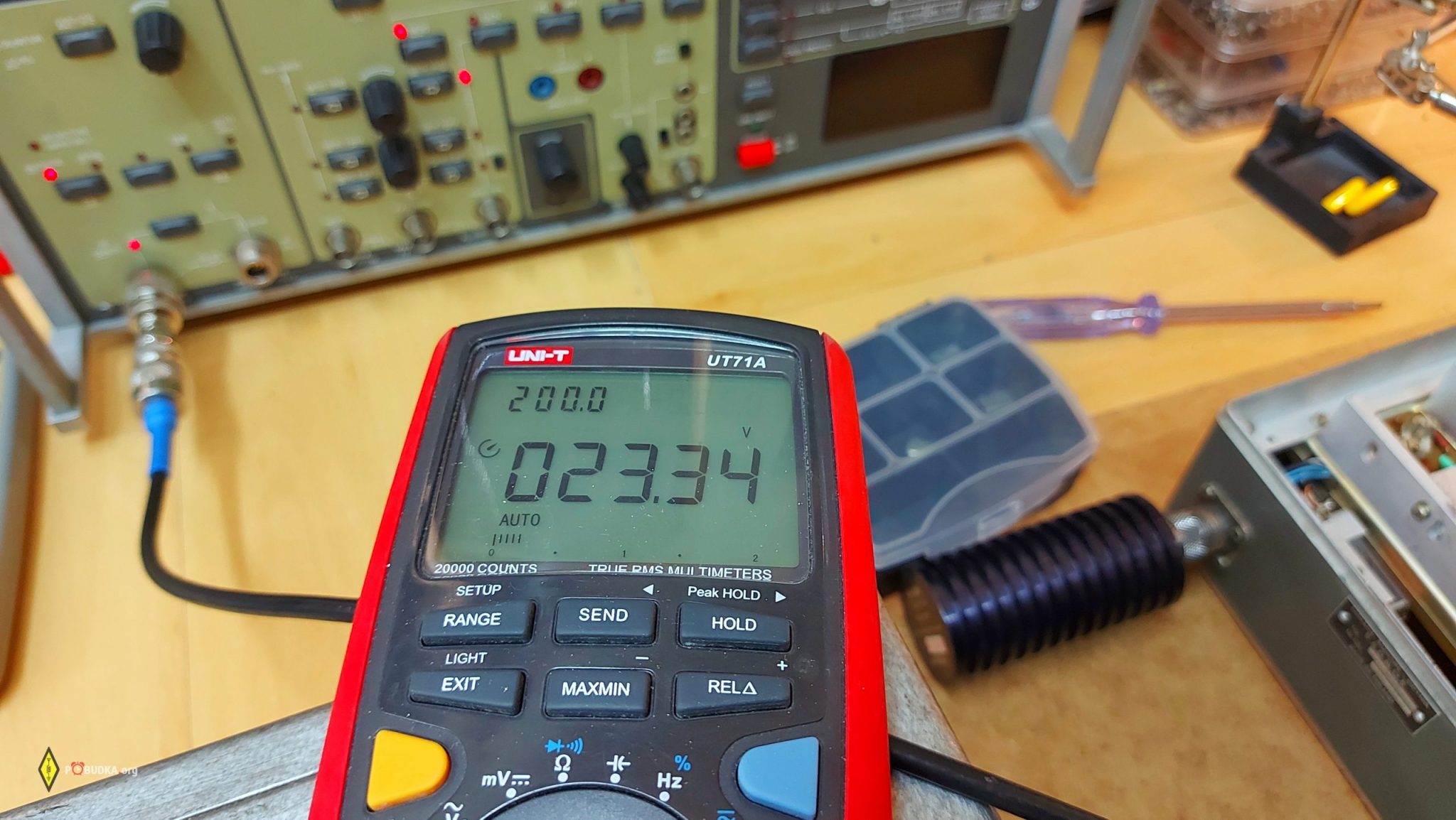

W pierwszym etapie dokonano sprawdzenia napięcia zasilania 24 V radiostacji dostarczanego z zewnętrznego zasilacza typu Z-203. Następnie „obsadzono” rezonatorami kwarcowymi krajowej produkcji Omig dwa kanały – odpowiednio w modułach generatorów w.cz. dla nadajnika (TX) oraz odbiornika (RX). Dla kanału 1-go użyto kwarców odpowiednich dla częstotliwości simpleksowej TX / RX 145,550 MHz. Kanał 2 przystosowano do pracy dupleksowej częstotliwości 145,775 MHz z przesunięciem -600 kHz podczas nadawania (TX). W siedzibie Radioklucza Nowy Sącz radioprzemiennik foniczny – analogowy SR9A pracujący na częstotliwości 145,775 MHz jest odbierany z siłą sygnału S9 więc zastosowane rezonatory kwarcowe kanału 2 doskonale znalazły zastosowanie w usprawnianym, odrestaurowanym urządzeniu.

W kolejnych etapach zestrojono częstotliwości generatorów w.cz. TX / RX na mierniku częstotliwości. Sprawdzono i zestrojono również powielacze częstotliwości oraz kolejne stopnie wzmacniaczy wysokiej częstotliwości za pomocą miernika mocy. Ustawiony wcześniej generator sygnałowy modulowany częstotliwościowo (FM) sygnałem akustycznym o częstotliwości 1 kHz posłużył za wzorzec podczas strojenia obwodów wejściowych i mieszacza odbiornika na jak najlepszą czułość wynoszącą -122 dBm. Moc nadawczą ustawiono na 8,5 W.

Około godzin południowych przeprowadzono pierwsze łączności foniczne przez radioprzemiennik SR9A uzyskując raport R5! 🙂 wykorzystując zewnętrzną antenę Diamond X-510N.

Od godziny 18.00 rozpoczęto próby łączności w paśmie CB Radio prowadzone przez Grupę 161 Alfa z Białowodzkiej Góry (616 m n.p.m.). Z dużym zainteresowaniem odbywały się korespondencje radiowe (pracując modulacją jednowstęgową SSB) na kanale 30, (27,300 MHz USB) prowadzone ze stacji mobilowej.

Czekając na kolejne ZPT oraz pracę w sądeckim eterze pozdrawiamy amatorskim 73! z Radioklucza Nowy Sącz 🙂

« »
